HGC800數控蝸桿砂輪磨齒機

HGC800采用連續展成法磨削數控蝸桿砂輪磨齒機,能夠從事各種圓柱齒輪磨削循環加工,可滿足高精度齒輪的大批量和多品種小批量的生產需求。加工齒頂直徑小于800,齒寬小于200,模數小于8,重量小于300公斤(含工裝)的圓柱齒輪。

本機床具有磨削自動對刀、自動砂輪護罩旋轉、砂輪自動打頂、自動冷卻、大護罩自動門、工件上頂尖自動頂緊、工件下頂尖自動夾緊等自動化功能。具有操作簡單、高精度、高效率、高穩定性、高自動化等特點。

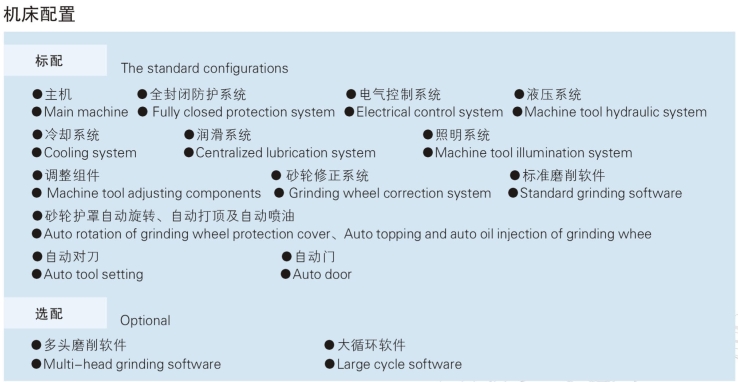

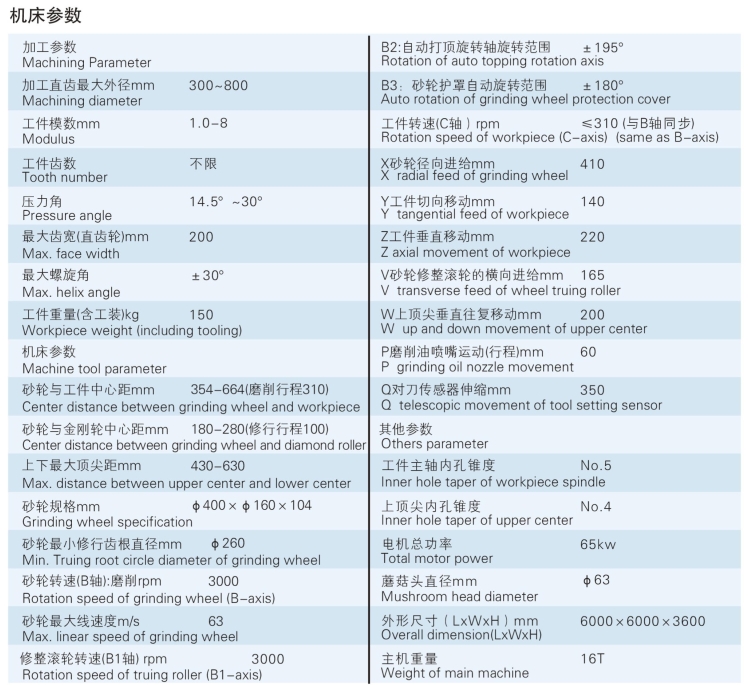

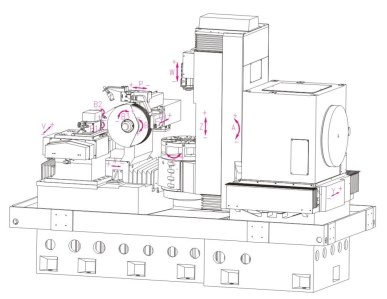

坐標說明

X: 砂輪沿齒輪徑向進給

砂輪沿修整滾輪的徑向進給

Y:工件切向移動

Z:工件垂直往復移動

V:砂輪修整滾輪的切向進給

W:上頂尖垂直往復移動

Q:對刀傳感器伸縮運動

P:磨削油噴嘴自動跟隨運動

A:螺旋角旋轉

B:砂輪旋轉運動

B1:修整滾輪旋轉

B2:自動打頂旋轉軸

B3:砂輪護罩自動旋轉

C:工件旋轉運動
